一、適用范圍
KYN28A-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
本產品符合標準GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》。

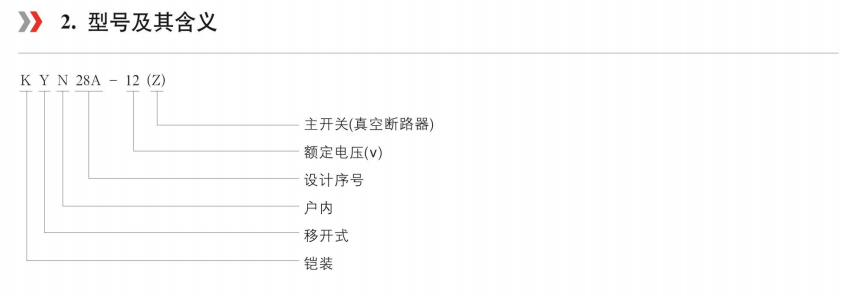

二、型號及其含義
三、正常使用條件
1、周?chē)諝鉁囟?最高溫度+40℃，最低溫度-15℃；
2、濕度條件:
日平均相對濕度:≤95%；
日平均水蒸氣壓力不超過2.2kPa；
月平均相對濕度:≤90%；
月平均水蒸氣壓力不超過1.8kPa；
3、海拔高度:小于1000m；
4、地震烈度:不超過8度；
5、周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染；
6、無經常性的劇烈振動場所；
7、在超過GB3906規格的正常的環境條件下使用時，由用戶和制造廠協商。

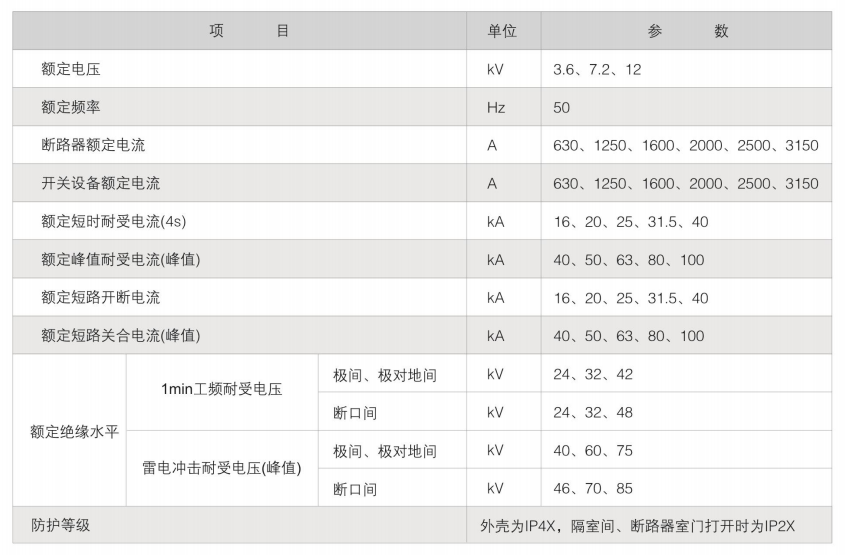

四、技術參數
五、結構特點

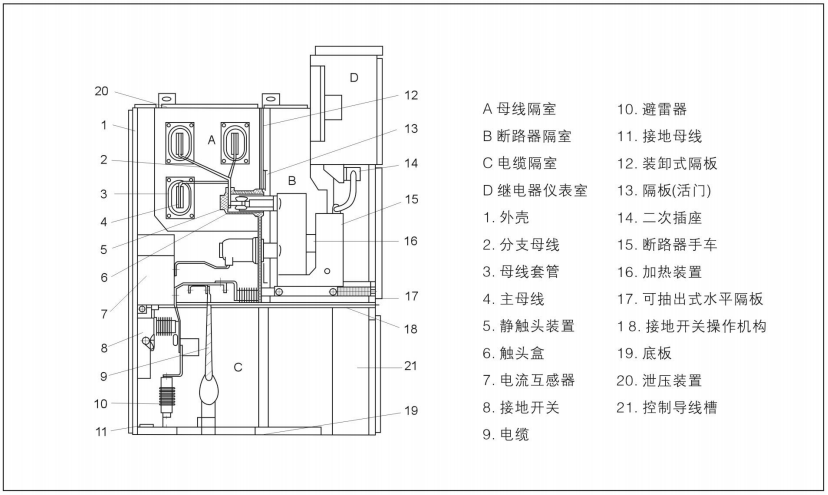

1、開關設備結構見圖1
2、完全金屬組裝，組裝式結構，組合方案廣。
3、柜體選用進口的敷鋁鋅薄鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強。
4、可裝配ZN63A-12系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護。
5、手車設工作、試驗位置、各位位置均有定位和顯示裝置，安全可靠。
6、 各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入。
7、由專用運載車運送手車，操作輕便、靈活。
8、電纜室可安裝多達9根單芯申纜。
9、高可靠的聯鎖裝置，完全滿足“五防”要求。
10、各高壓室均有泄壓通道，確保人身安全。
11、面門裝有觀察窗，采用防爆玻璃，可觀察室內元件的工作狀態。
六、產品成套性
供貨時應提供下列文件和附件:
1、合格證;
2、裝箱單;
3、使用說明書;
4、出廠檢驗報告;
5、有關電氣圖紙;
6、合同規定的備品配件;
7、主要元件的安裝使用說明書,
七、訂貨須知
訂貨時應提供下列資料
1、主回路系統方案圖:
2、輔助電路電氣原理圖，輔助電路電壓；
3、柜內元件清單（包括元器件型號、名稱、規格、數量）；
4、開關設備平面布置圖；
5、柜體顏色（如無要求按本公司標準供給）；
6、所需備品備件清單；
7、其它特殊使用條件；
